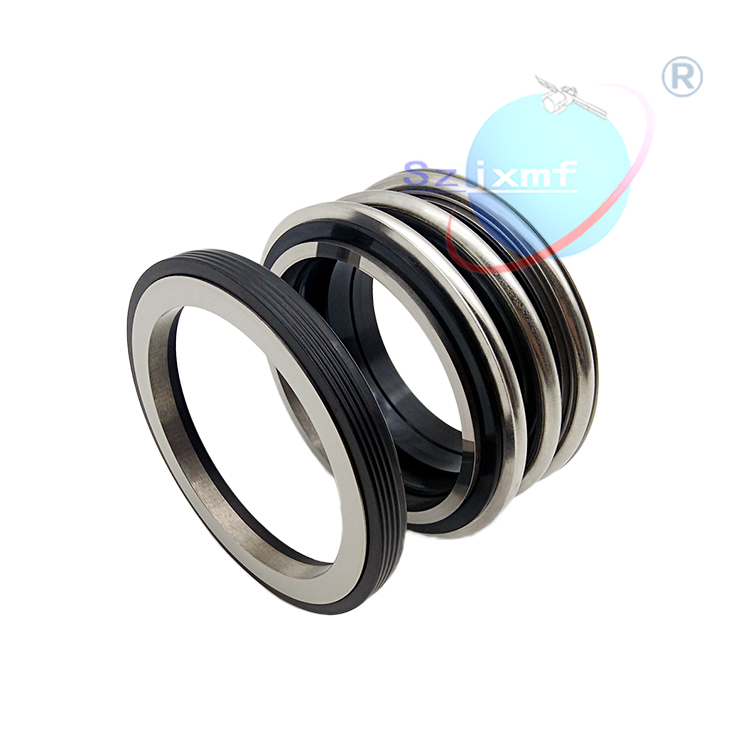

109D
產品簡介：
單端面 / 非平衡性 / 任意旋向 / 橡膠波紋管；MG1(109)系列是最常用的密封。橡膠波紋管不能承受扭應力。它設計精巧，具有多種功能，如：推動動環，既是次級密封件，又作為動環的驅動件。動環通過L環和彈簧傳動，不用粘結。動環可更換成各種材料。可在含有顆粒的廢水，污水中應用。
運行參數：
規格：10～110mm；壓力：≤1.2Mpa；溫度：-20℃～120℃；線速度：≤10m/s；軸向竄動量：±0.5mm
材料組合：
密封端面：石墨、碳化硅、碳化鎢、氧化鋁；輔助密封：丁腈膠、氟橡膠、乙丙膠；金屬構件：不銹鋼
靜止環
|

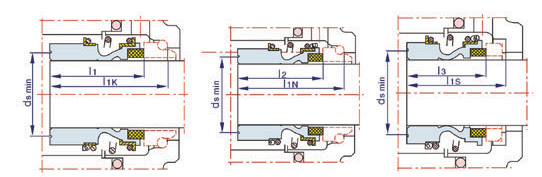

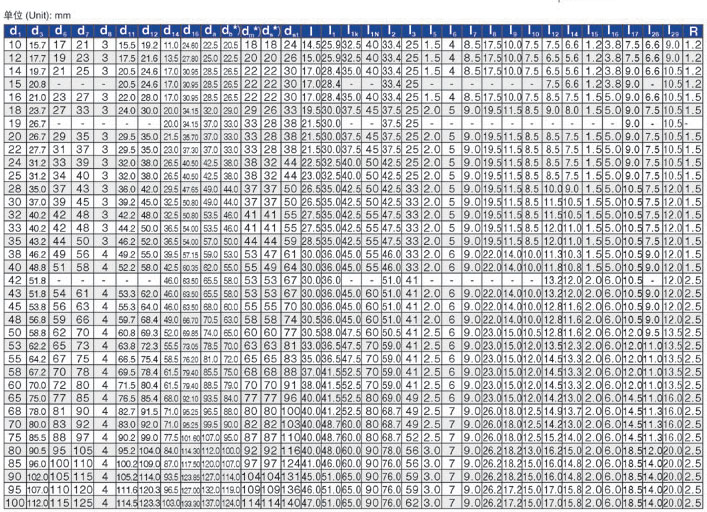

SZ12 較SH1大的安裝長度見表中L1k |
SZ13 較SH1更大的安裝長度見表中L1n |
SZ1S20 特殊這幾的安裝長度見表中L1s |
SZ1
SH1也可用于串聯式或背對背式的雙端面密封。
SZ
熱水泵專用，120℃、25bar或140℃、16bar，d1=12～38mm，靜止環為TK606。
